Все miniFIS выпущенные до апреля 2023 года имели подключение к CAN шинам Comfort и Diag. Шина Comfort использовалась для получения данных с кнопок руля и стрекозы дворников. Новая версия имеет возможность вывода данных на штатный экран приборной панели, но чтобы выводить данные нужно их отправлять в CAN шину приборной панели. Смотрим распиновку Gateway PQ35 (MQB) - https://www.drive2.ru/l/572966780302001733/ Т.е. изначально miniFIS был подключен так:
- 5 CAN-Low шина CAN-комфорт
- 15 CAN-High шина CAN-комфорт
Шина приборной панели находится на следующих пинах:
- 8 CAN-Low шина CAN-комбинация приборов
- 18 CAN-High шина CAN-комбинация приборов
Т.е. чтобы перепиновать нужно:
- На обоих разъемах кабеля нужно вытащить пины 5,8,15,18. Можно использовать скрепку или распиновыватель с Али.
- Далее вставить пины обратно, но 5 пин воткнуть на место 8 и наоборот и 15 пин воткнуть на место 18.
- Все это обязательно повторить на 2 концах кабеля!!!!
При этом нужно учесть следующее:
- приборку снимать не нужно, у меня провода чуть ли не до сиденья водителя доставали
- провода элементарно распиновываются, на счет скрепки хз, я делал обычными распиновывателями с али за 300р

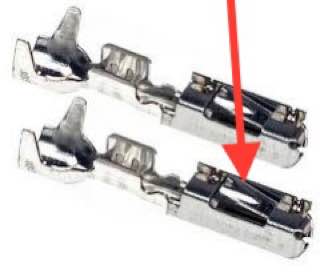

- перед запиновкой назад лучше отогнуть усик, т.к. он мнется при выпиновывании.

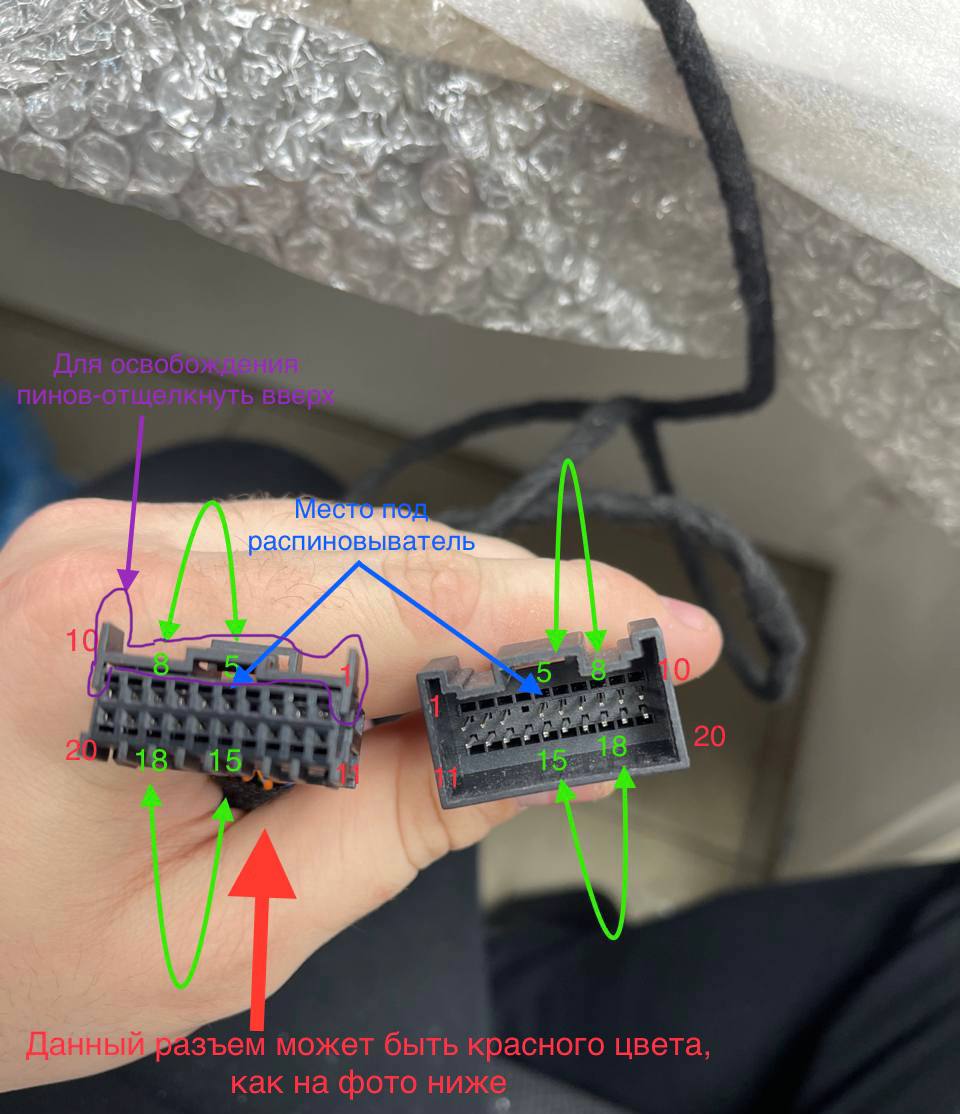

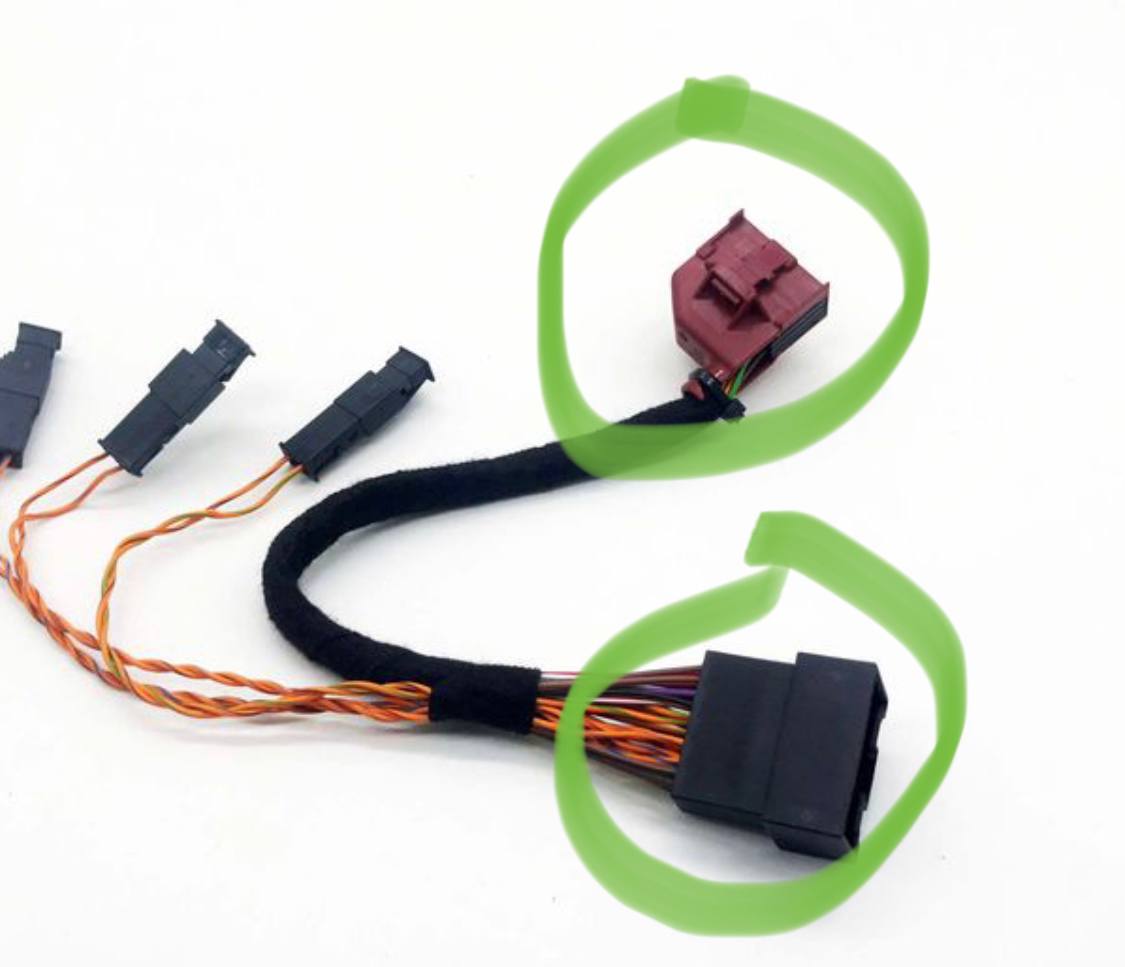

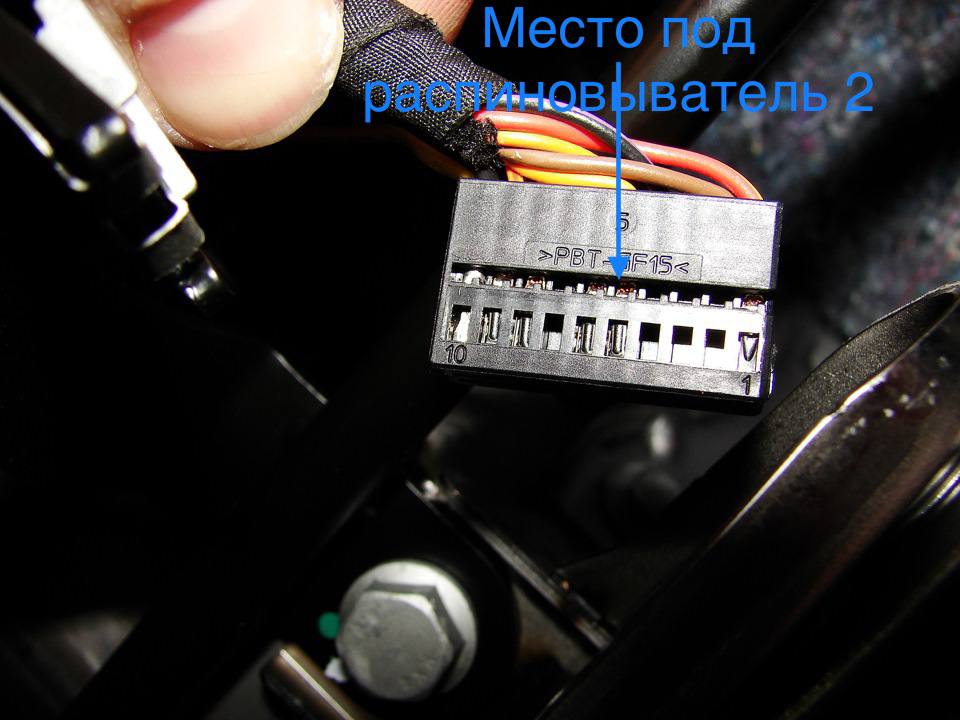

Нужно отсоединить фис от гейта и в двух разъёмах что на фото переставить нужные провода местами. Чтобы вытащить провод нужно сначала засунуть распиновыватель в указанную на первом фото дырочку и тянуть за провод, когда пин сдвинется, переставить распиновыватель во вторую дырочку, поджав им усик пина, после провод вытащится, аналогично сделать со вторым проводом пары и после установить их обратно до щелчка, поменяв местами. Можно все сделать скрепкой вместо распиновывателя, но потребуется больше времени и потратится больше нервов)
Спасибо ребятам с группы поддержки, нарисовали картинки:
После перепиновки, обязательно обновить свежей прошивкой (Важное замечание!!!) иначе не будет работать управление с кнопок руля.
