Описание режимов и работы канфильтра:

У каждого типа вывода (меню Звук, меню Телефон) есть 3 режима работы:

Меню ЗВУК

1. Режим 1 - все запросы со стороны магнитолы фильтруются (т.е. не пропускаются в сеть автомобиля), фильтр генерирует запросы эмуляции меню Звук на приборной панели. Данный режим нужен для магнитол RCD-*** и если у вас любая магнитола, которая не создает меню Звук в приборке либо у вас нет магнитолы

2. Режим 2 – запросы со стороны магнитолы фильтруются частично, блокируются запросы вывода информации от магнитолы (какой трек играет, название радиостанции и тд), запросы создающие меню Звук в приборке – пропускаются. Со стороны автомобиля блокируются запросы с кнопок руля (правая сторона – кнопки вверх-вниз, колесиков, кнопка ОК). Данный режим предназначен только для штатных магнитол, которые создают меню Звук в приборке.

3. Режим 3 – все запросы что со стороны магнитолы, что со стороны автомобиля свободно пропускаются. Режим эквивалентен отсутствию фильтра (штатной работе кан-шины). Его необходимо включать если вы используете для вывода меню Телефон.

Меню Телефон

1. Режим 1 - пока данный режим не реализован, не нужно его выбирать в настройках!

2. Режим 2 – запросы со стороны модуля телефона фильтруются частично, блокируются запросы вывода информации от модуля телефога (выбор абонента из тел.книги, набор номера и тд), запросы создающие меню Телефон в приборке – пропускаются. Со стороны автомобиля блокируются запросы с кнопок руля (правая сторона – кнопки вверх-вниз, колесиков, кнопка ОК). Данный режим предназначен только для штатных магнитол, которые создают меню Телефон в приборке.

3. Режим 3 – все запросы что со стороны модуля телефона, что со стороны автомобиля свободно пропускаются. Режим эквивалентен отсутствию фильтра (штатной работе кан-шины). Его необходимо включать если вы используете для вывода меню Звук.

Изменение режимов работы канфильтра и просмотр лога работы:

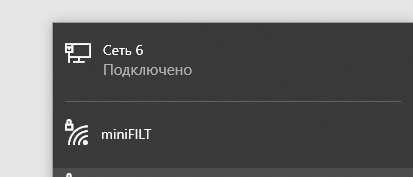

1. С телефона или ноутбука подключиться к wifi сети – miniFILT, пароль для подключения 12345678

2. После подключения открываем браузер и переходим по адресу – http://192.168.4.2

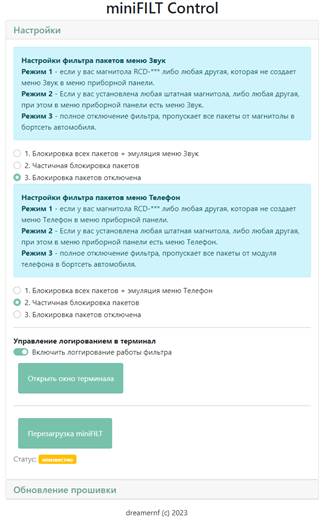

3. После прогрузки страницы появится интерфейс, если не появился или отображается не так как на скриншоте ниже – еще раз обновляем страницу.

4.

5. Для каждого типа вывода есть свои настройки. Если у вас в miniFIS настроен вывод в меню Звук – то вам нужны настройки меню Звук, при этом настройка меню Телефон должна находиться в режиме 3:

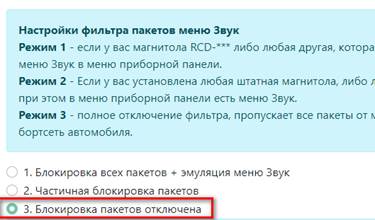

6. И наоборот: Если у вас в miniFIS настроен вывод в меню Телефон – то вам нужны настройки меню Телефон, при этом настройка меню Звук должна находиться в режиме 3:

7. Т.е. обязательно один из видов меню должен находиться в режиме 3.

8. Переключение режимов происходит при его выборе, т.е. щелкнули по нужному режиму – он применяется. Чтобы настройки применились нужно делать паузу 1-2 сек между переключениями. Настройки применяются на лету, но для надежности лучше нажать кнопку перезагрузка:

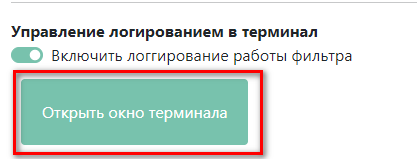

9. Для того чтобы удостовериться, что нужные параметры применились, нужно посмотреть лог загрузки через терминал. Для этого жмете кнопку

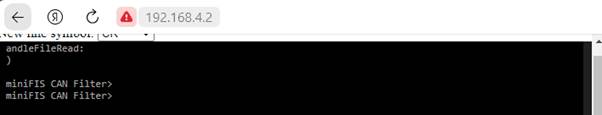

10. Должна открыться новая вкладка с окном терминала:

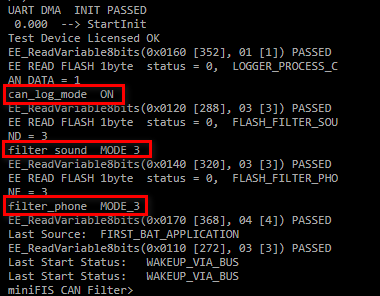

11. После возвращаетесь на пред. Вкладку и жмете кнопку Перезагрузить miniFILT (п.8) , и переключаетесь на вкладку терминала, там спустя 1-2 сек должен появиться лог:

Can_log_mode ON – вывод лога включен, если OFF -то вывод выключен. Лучше когда он включен, для этого служит вот этот переключатель:

Filter_sound MODE_* - режим работы меню Звук, где вместо * номер режима, полностью соответствует режиму в веб интерфейсе.

Filter_phone MODE_* - режим работы меню Телефон, где вместо * номер режима, полностью соответствует режиму в веб интерфейсе.

Если режимы в логе не соответствую режимам в веб интерфейс – надо еще раз по ним кликнуть и после убедиться, что они применились. Очень редко бывает, что в вебе их поменял, но они не применились, тогда рекомендуется перезагрузить фильтр (п.8) и еще раз изменить режимы в вебе.
