Для подключения и установки miniFIS нужно получить доступ к Gateway. Его расположение на разных авто отличается. Посмотреть расположение Gateway для вашего автомобиля можно в программе ELSA (https://superetka.com/elsa/)

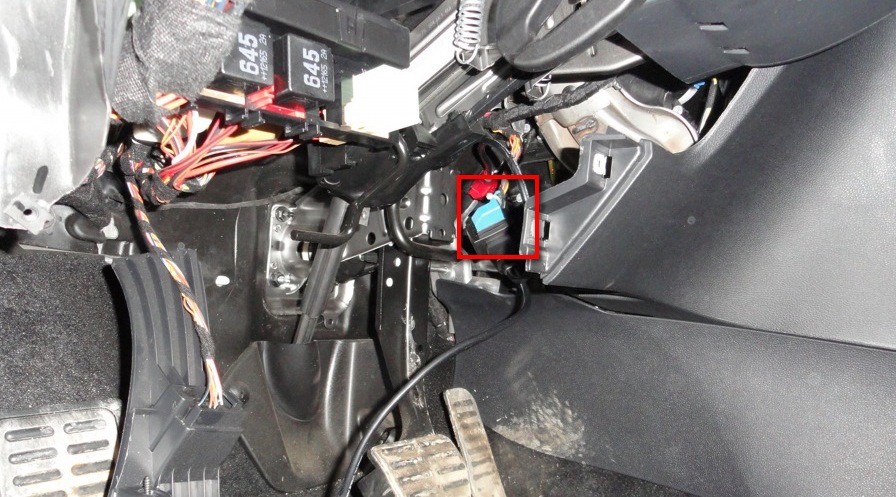

На большинстве авто платформы PQ35-PQ46 он находится справа под рулевой колонкой над воздуховодом:

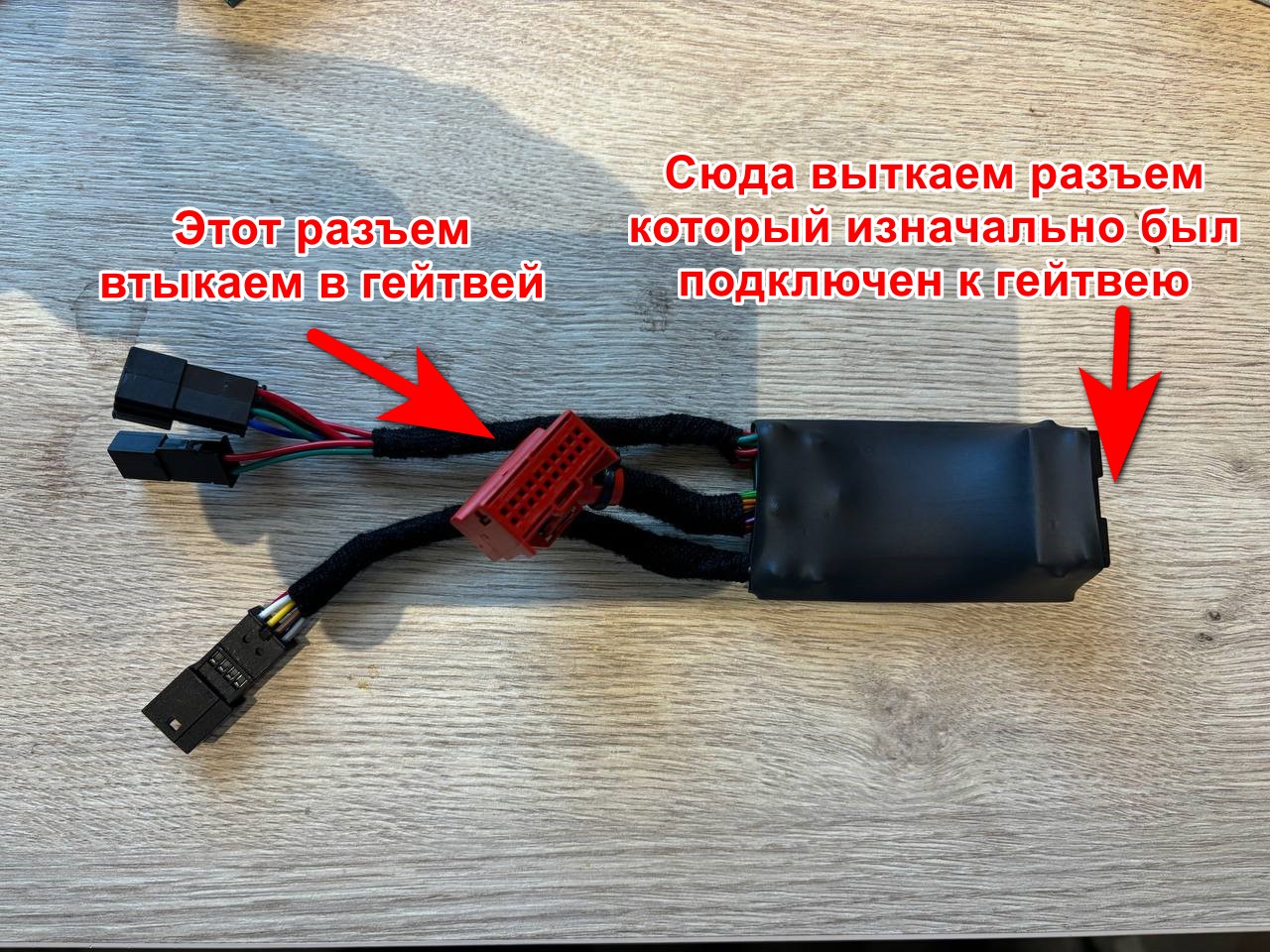

Снимаем минусовую клемму с аккумулятора и приступаем к разборке салона. Нам понадобится отвертка TORX Т20. Снимаем воздуховод к ногам водителя, который перекрывает доступ к гейтвею, затем отщелкиваем красный (иногда синий) разъем из гейтвея, его втыкаем в блок miniFIS, а кабель из miniFIS втыкаем в освободившийся разъем Gateway.
Далее проверяем, что все защелкнули, подключаем минусовую клемму аккумулятора, заводим авто. Если у вас miniFIS без внешнего дисплея то можно перейти к настройке miniFIS c помощью инструкции.
Если у вас miniFIS с внешним дисплеем, требуется его установить и подключить. Для круглого дисплея можно использовать инструкцию ниже, для остальных дисплеев единого подхода нету – каждый сам решает как и куда встроить дисплей.
Установка круглого дисплея в приборную панель вместо штатного термометра
В качестве исходной инструкции были использованы записи с Drive2 (раз, два, три, четыре, пять):
- Снимаем минусовую клемму с аккумулятора, снимаем приборку (открутив 2 потайных винта TORX20 снизу по бокам) , разбираем ее:
- Снимаем стрелки и шкалы, желательно закрыть шкалы чем-то и против часовой стрелки потихоньку крутить и тащить на себя:
-
- Снимаем белую пластиковую основу и дремелем, надфилем убираем лишнее в части шкалы штатного термометра,
-
- Теперь предстоит самое важное: вырезать отверстие под дисплей в шкале. Для этого используем скальпель, надфиль либо дремелем аккуратно стачиваем край и после шкала термометра выпадет сама:
-
- Берем вставку из комплекта miniFIS, примеряем ее, если все норм – то крепим в не дисплей 4 винтами М1-4 и вставляем в белую основу приборки, должно получиться как то так:
-
- Ставим шкалы на место, крепим блок miniFIS на задней стенки приборки. Не закрывая заднюю крышку подключаем к авто приборку, проверяем ее работу и Васей делаем Тест стрелок (заходим 17 блок приборной панели и выбираем тест исполнителей, стрелки становятся в среднее положение, выставляем их согласно меток, напротив которой остановилась стрелка) чтобы выставить стрелки правильно относительно разметки шкал:
-
- Собираем все, приборку закрепляем, все собираем в обратном порядке, подключаем минусовую клемму аккумулятора, заводим авто. Теперь можно перейти к настройке miniFIS c помощью инструкции.
