На данный момент эмулятор работает только в miniFIS с круглым цветным экраном!
- Для поиска данных и формул расчета значений Измеряемых групп в miniFIS встрое эмулятор UDS. Его экран находится в блоке 9, экран №5 (если блок 9 не отображается, то надо его включить в настройках (Выполнение настроек с помощью веб-модуля miniFIS V12):

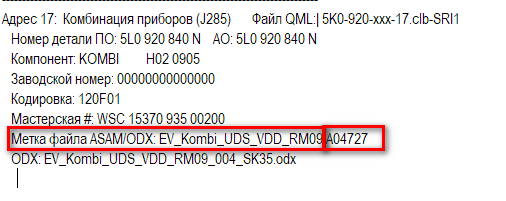

2. Открываем лог из Васи, VCDS, ODIS. Нас интересуют данные ODX того блока, который будем эмулировать, нам нужно имя файла ODX и его версия, вот как они выглядят в логе Васи или VCDS, в других диагностических программах аналогично:

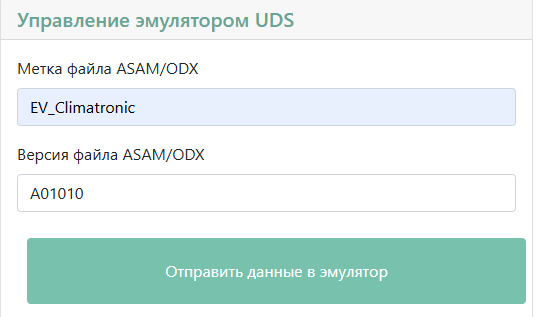

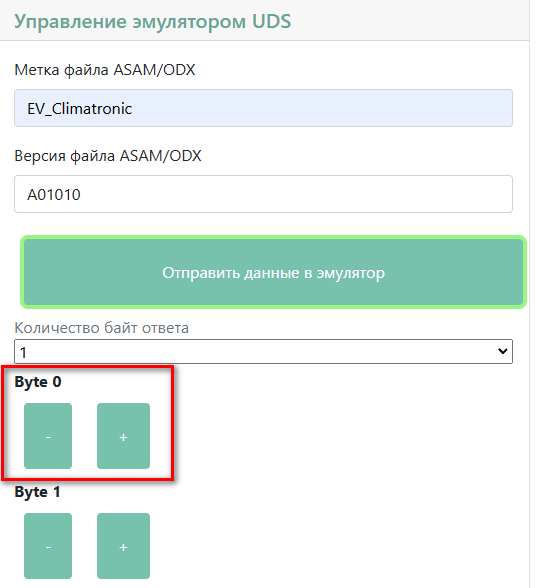

3. Эти данные копируем в форму веб-модуля на вкладке Эмулятор UDS и жмем Отправить:
4. На экране появятся эти данные (как на картинке из .п.1)

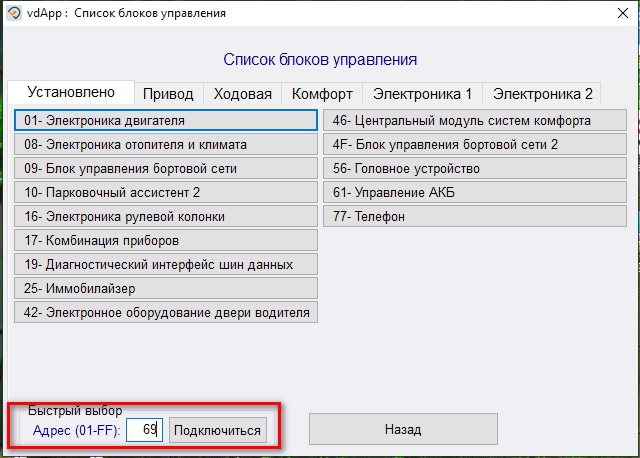

5. Подключаемся Васей (VCDS) к 69 блоку :
Внимание!!! Если у вас установлен штатный фаркоп и блок согласования, то у вас эмулятор работать не будет, так как 69 адрес уже будет занят

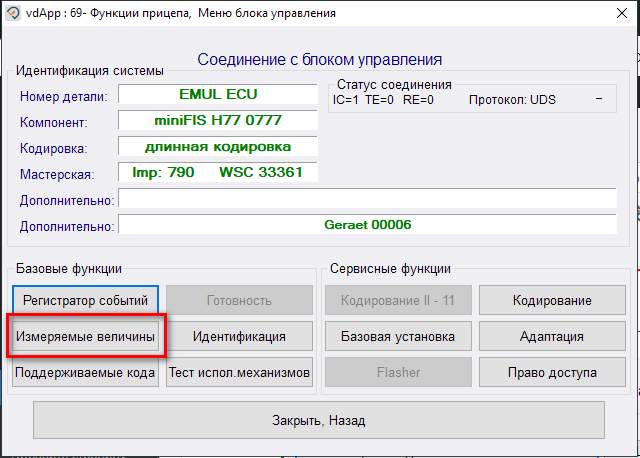

6. Вася начнет подключение к эмулятору и загрузку данных блока, после успешного подключения, все должно быть как на картинке ниже и кнопка Измеряемые группы доступна:

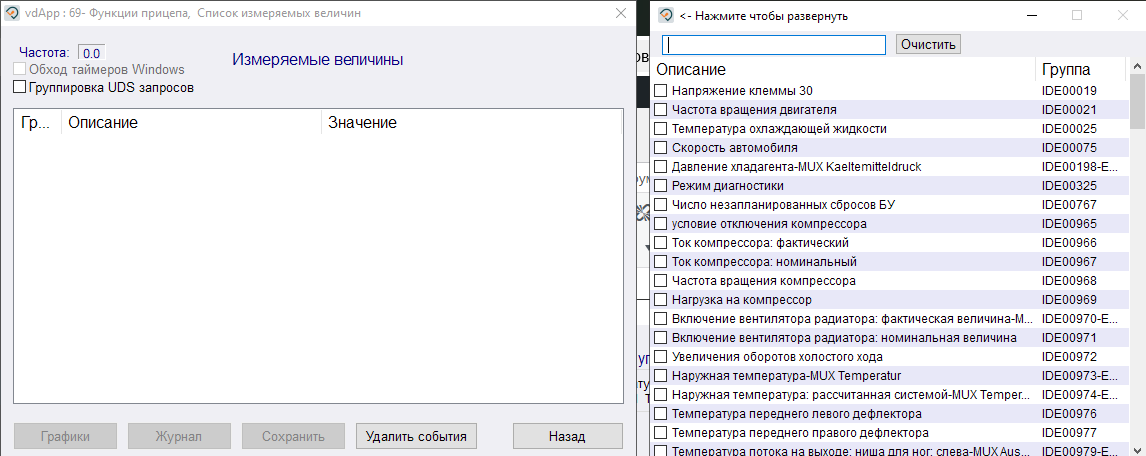

7. Жмем кнопку Измеряемые величины. Откроется окно с метриками, которые есть в реальном блоке ODX данные которые вы указали в п.2:

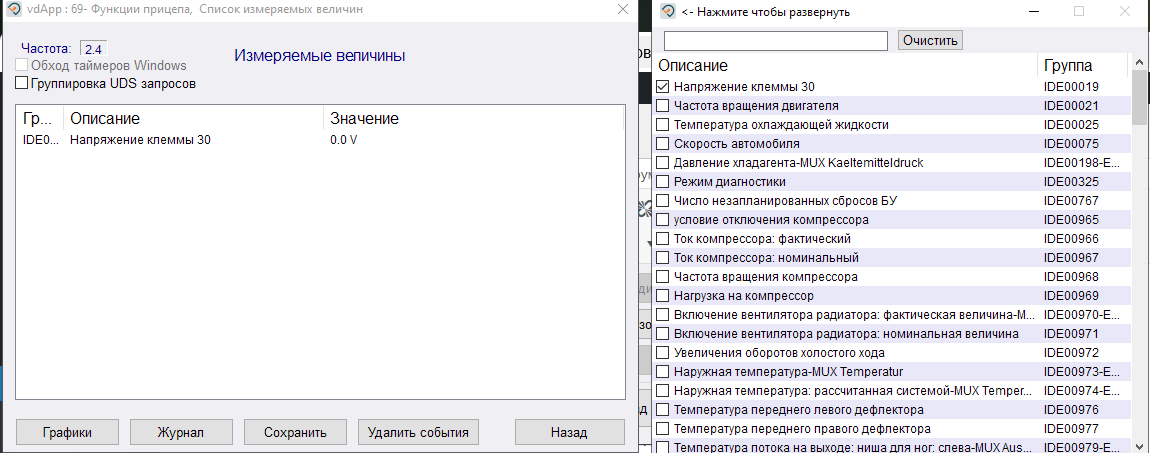

8. Справа ставим флажок напротив метрики, данные по которой будем подбирать, допустим выберем Напряжение клеммы 30, слева появится значение, которое рассчитал Вася на основе данных, отправленных эмулятором (изначально он шлет 00):
Важно!! Отлаживать и подбирать данные можно только для одного значения в моменте, т.е. должна стоять 1 галочка, если выбрать более 1 то эмулятор работать не будет!!!!

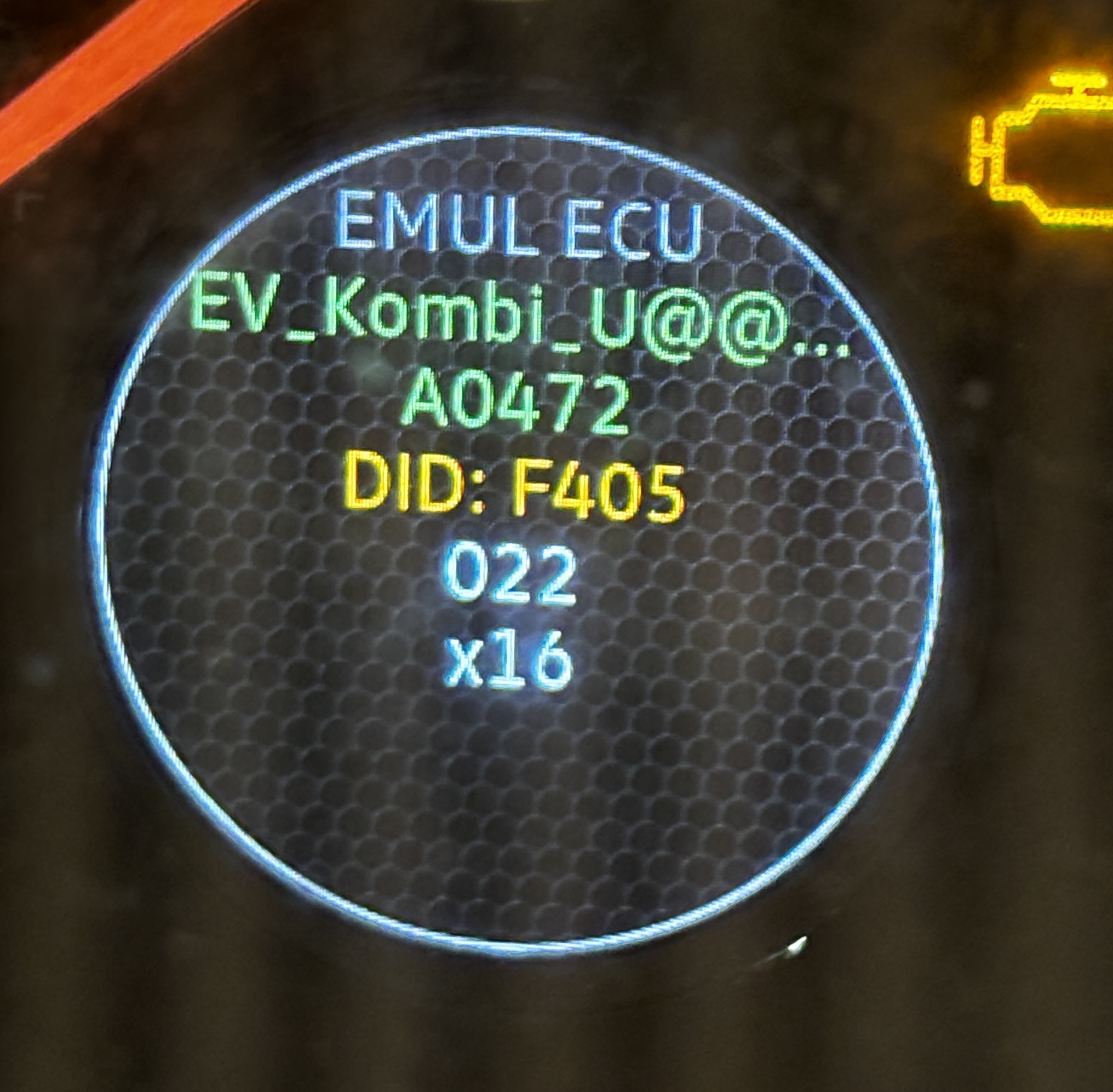

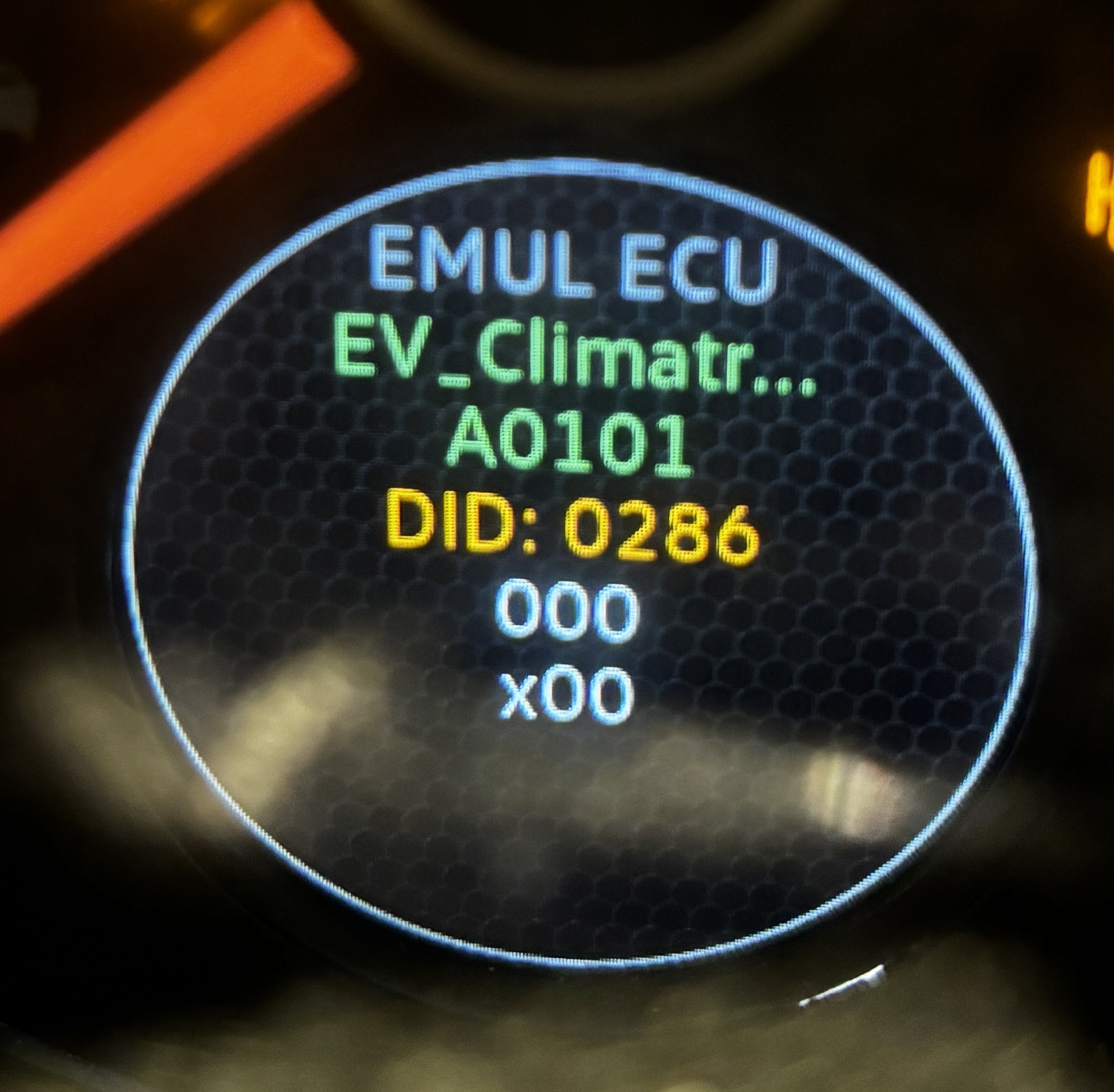

9. При этом на дисплее в желтом поле DID будет указан ID запроса, его нужно где-то записать, также нужно сохранить и записать: Название метрики (поле Описание) и значение поля Группа (типа IDE00019). Белые поля: это значение байтов, которые передает эмулятор. Верхняя строка: значение в десят. системе счисления, нижняя строка: значение в шестнад. системе счисления:

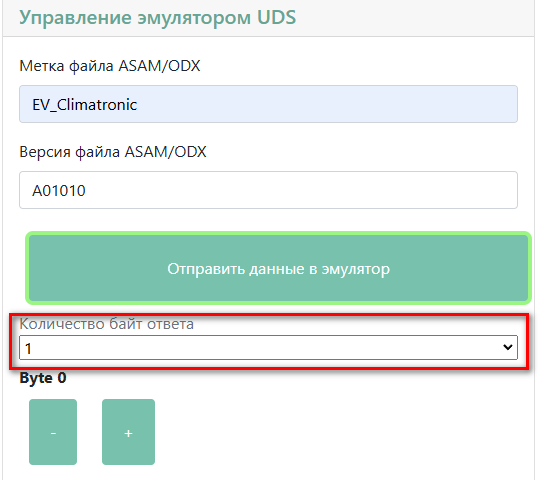

10. При этом есть одна проблема: часто данные представлены 1 байтом, но бывает когда запрос отдает больше одного байта, тогда кол-во байт надо настроить в веб-модуле, по умолчанию ответ состоит из 1 байта:
11. Если метрики имеют одну и ту же группу, то скорее всего там 1 ID запроса и ответ из нескольких байт, сколько именно – надо подбирать опытным путем:
12. А мы пробуем подобрать формулу для рассчета напряжения, считаем ответ это 1 байт и как было показано ранее при значении 0x00 напряжение равно 0.0 В (см. п.8)
13. В вебе есть кнопки, где можно менять значение данных, отправляемых эмулятором:
14. Нажимаем + и смотрим, что выводит Вася, т.е. при значении 0x01 значение напряжения 0.1 В
15. Сделаем значение байта равным 0xFF (255 в десят.системе счисления), смотрим на значение напряжения:
