Основы работы miniFIS MQB с приборной панелью AID

В этой инструкции хотелось бы рассказать о основах работы miniFIS MQB с приборной панелью AID. Дл начала я бы рекомендовал изучить основы и концепцию как сгруппированы экраны в miniFIS, об этом подробно написано тут Управление miniFISом

Вкратце напомню:

  1. Блок конфигураций (далее блок) – блок в автомобиле (блок пользовательских экранов, блок двигателя, блок коробки, блок полного привода и тд)
  2. Экран параметров (далее экран)  – список показателей конкретного блока автомобиля (блок двигателя, блок коробки, блок полного привода и тд)

При этом miniFIS позволяет объединять на одном экране показатели из разных блоков, например температуру ОЖ двигателя и температуру коробки передач.

Параметры, выводимые на внешний дисплей (и) или MAXIDOT, сгруппированы в конфигурации. Общую структуру экранов  можно представить в виде таблицы:

Для управления используются:

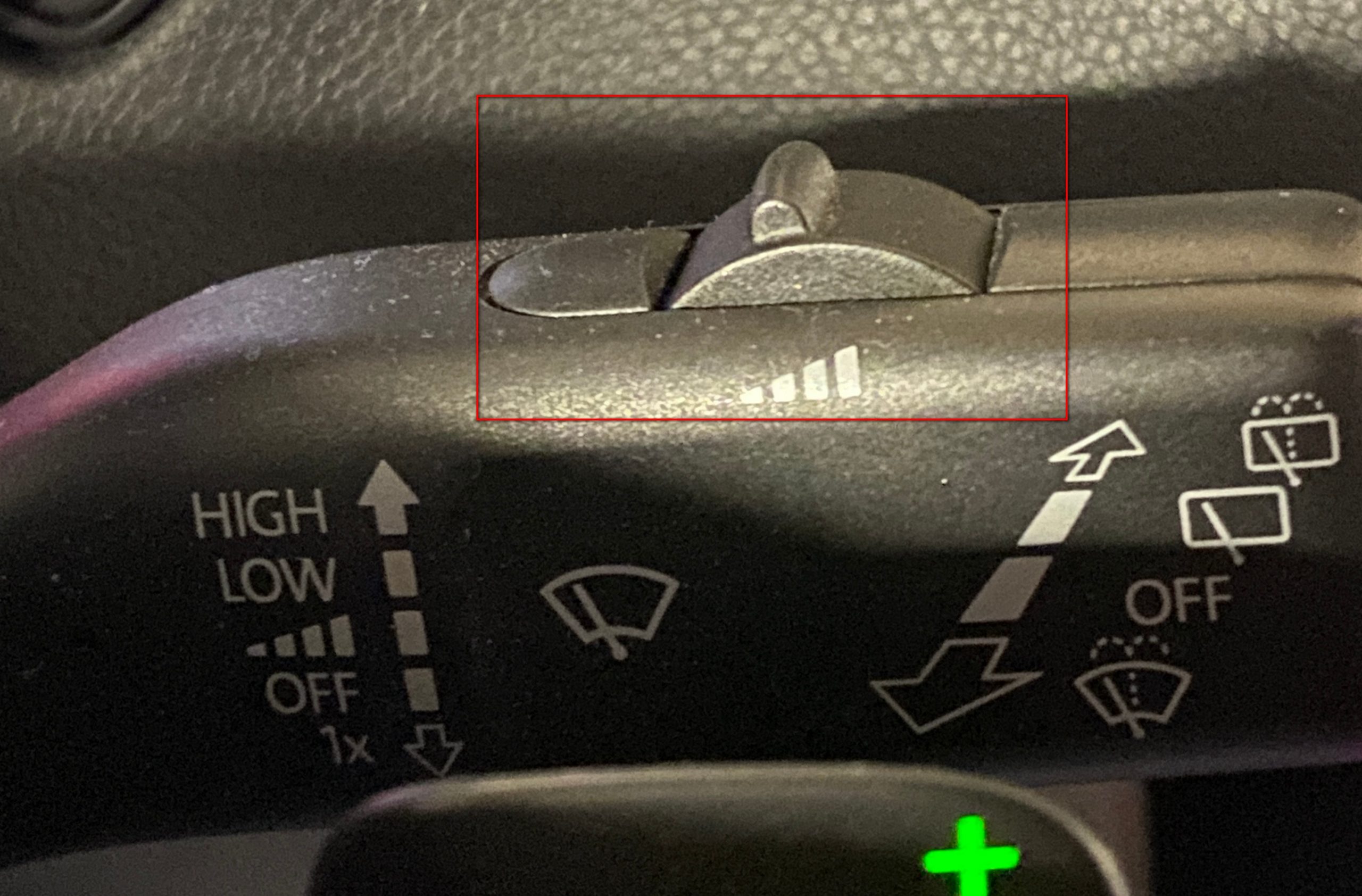

  1.   Переключатель скорости дворников, он имеет 4 независимых позиции: 1-2-3-4
1 позиция – переключение Блоков  на экране приборной панели.
2 позиция – переключение Экранов  текущего Блока  на экране приборной панели.
3 позиция – сброс различных параметров (откаты, пропуски, моточасы, ошибки и тд.). Сброс работает только если вы находитесь на экране, данные которого можно сбросить. Т.е. если текущий экран Откаты – то будут сбрасываться макс. значения откатов, если текущий экран просто показатели, то никаких действий в этой позиции не будет выполнено.
4 позиция – Включение/выключение диагностического режима. В данном режиме  miniFIS не шлет в диагностическую шину никаких данных, а значит не мешает работе  диагностического софта (Вася-Диагност, ODIS и др.). Чтобы включить-выключить режим нужно нажимать   кнопку ОК (VW) или колесико (Skoda) на правой части мультируля (несколько раз).

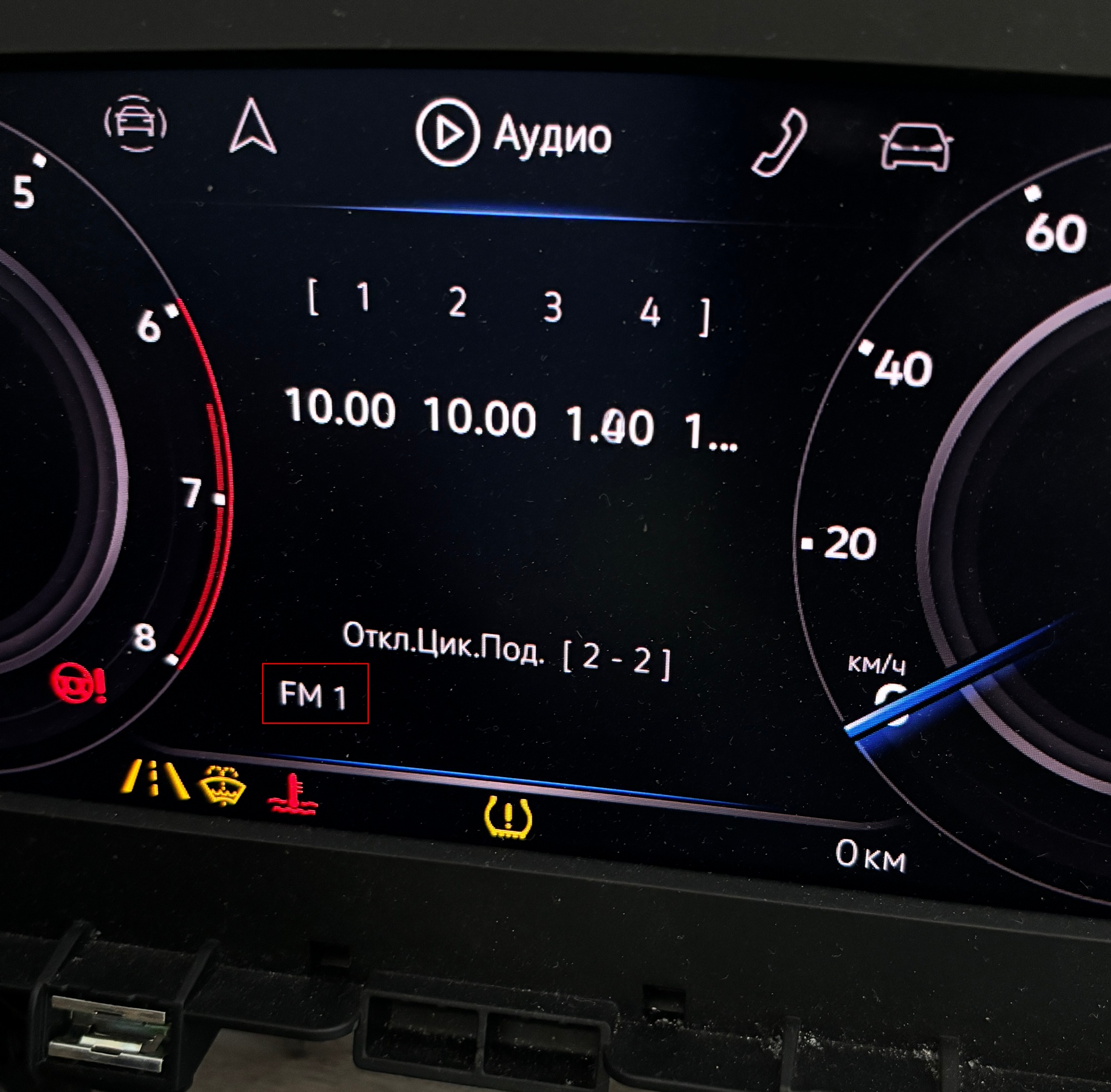

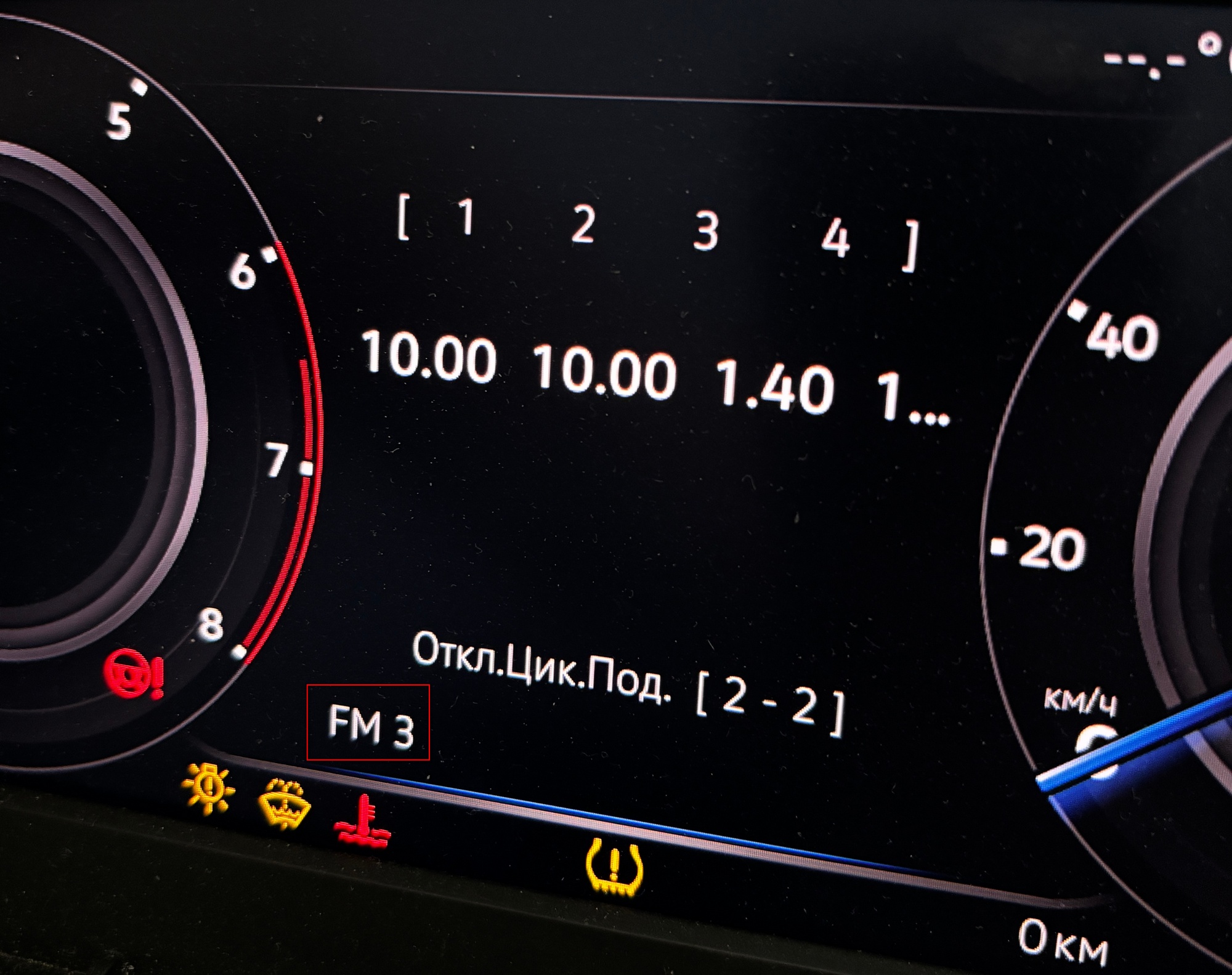

На приборной панели AID текущий режим указывается цифрой после надписи FM в левом нижнем углу:

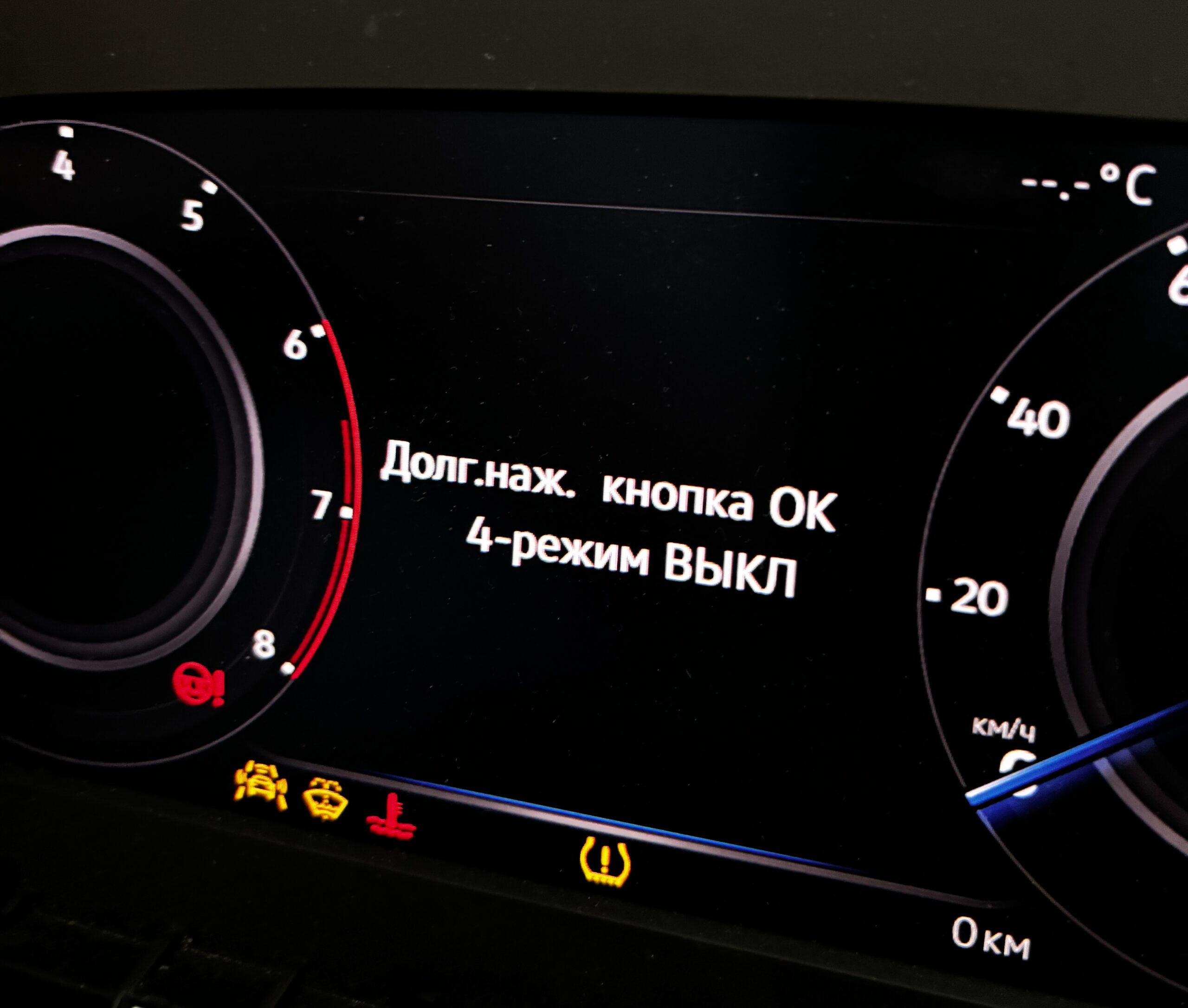

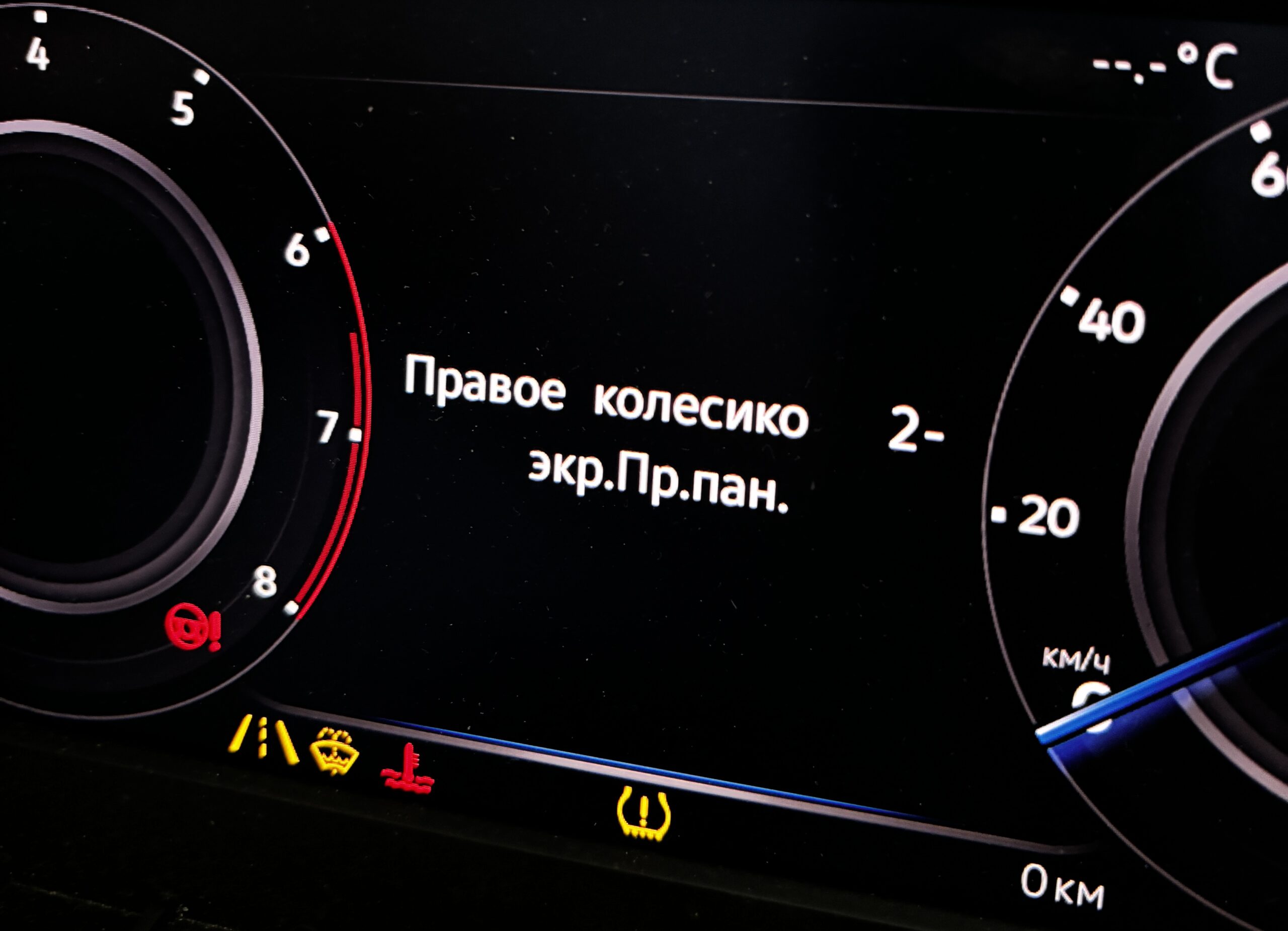

При этом при переключении на экран кратко временно выводится подсказка:

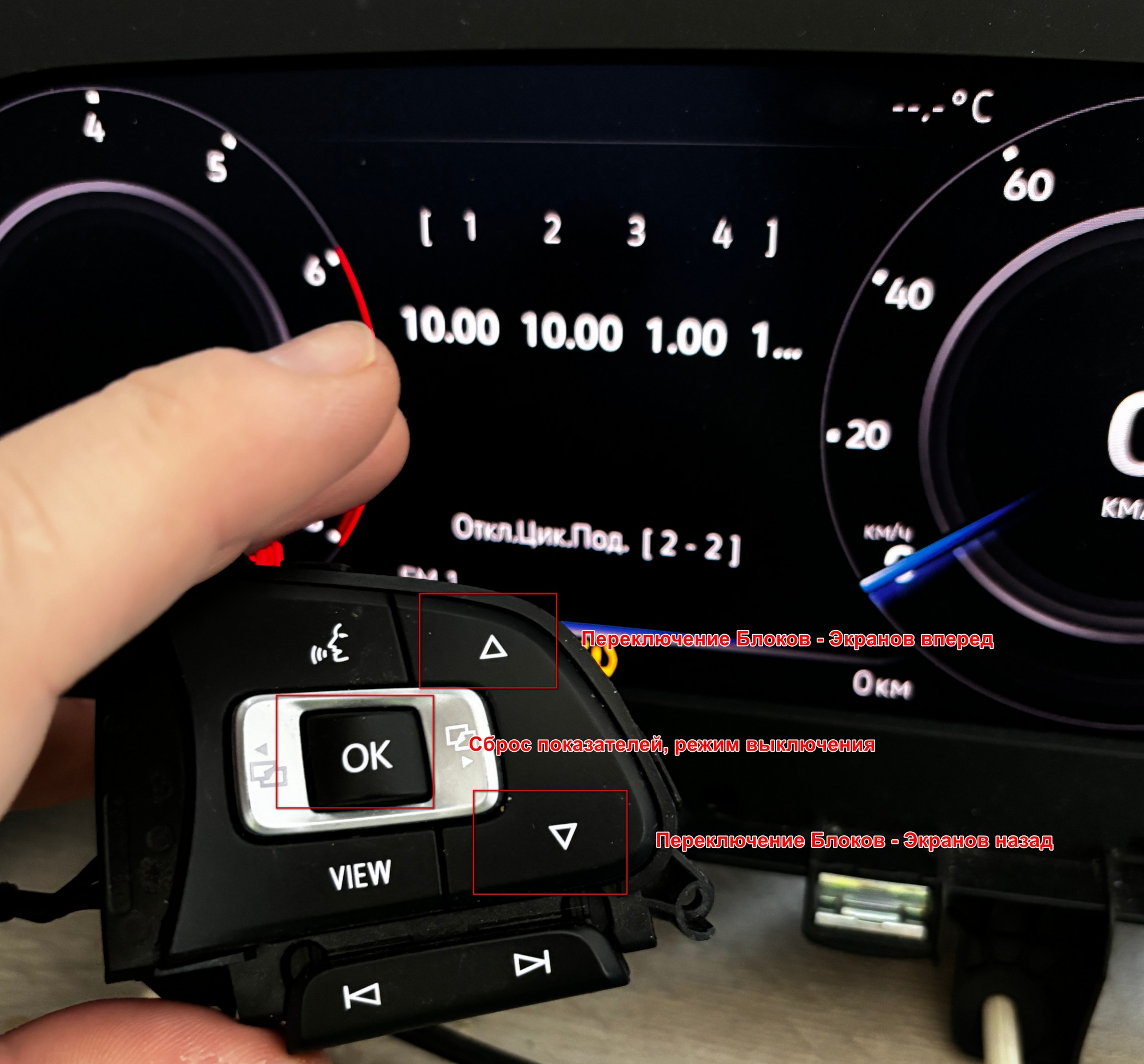

2.   Блоки и экраны переключаются с помощью кнопок Вверх-Вниз (рули VW) либо колесиком (рули Skoda):

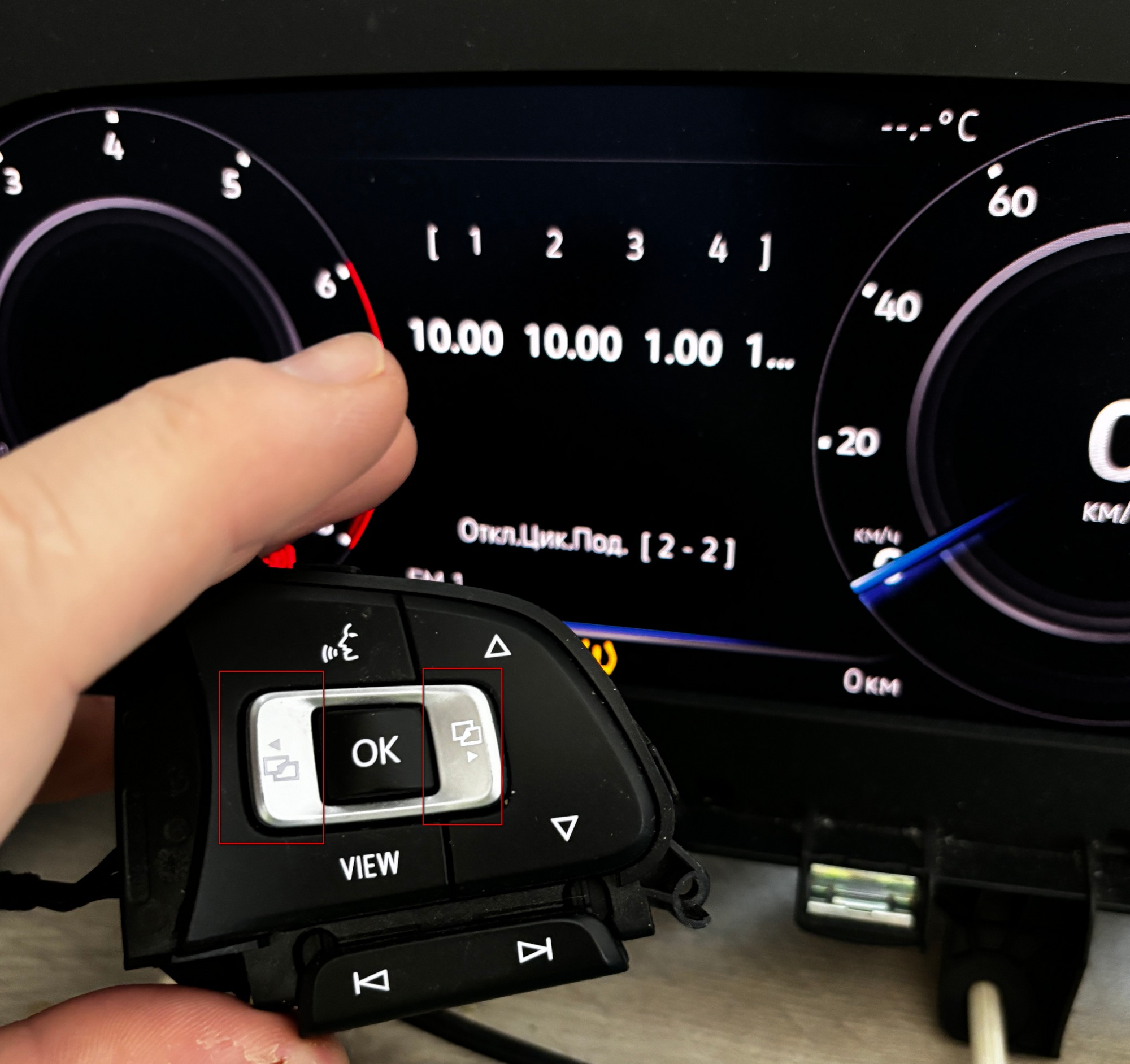

Вывод данных осуществляется в меню Звук (Audio), если после включения зажигания вы не видите данных, то нужно перейти на эту вкладку, с помощью кнопок листания страниц (рули VW):

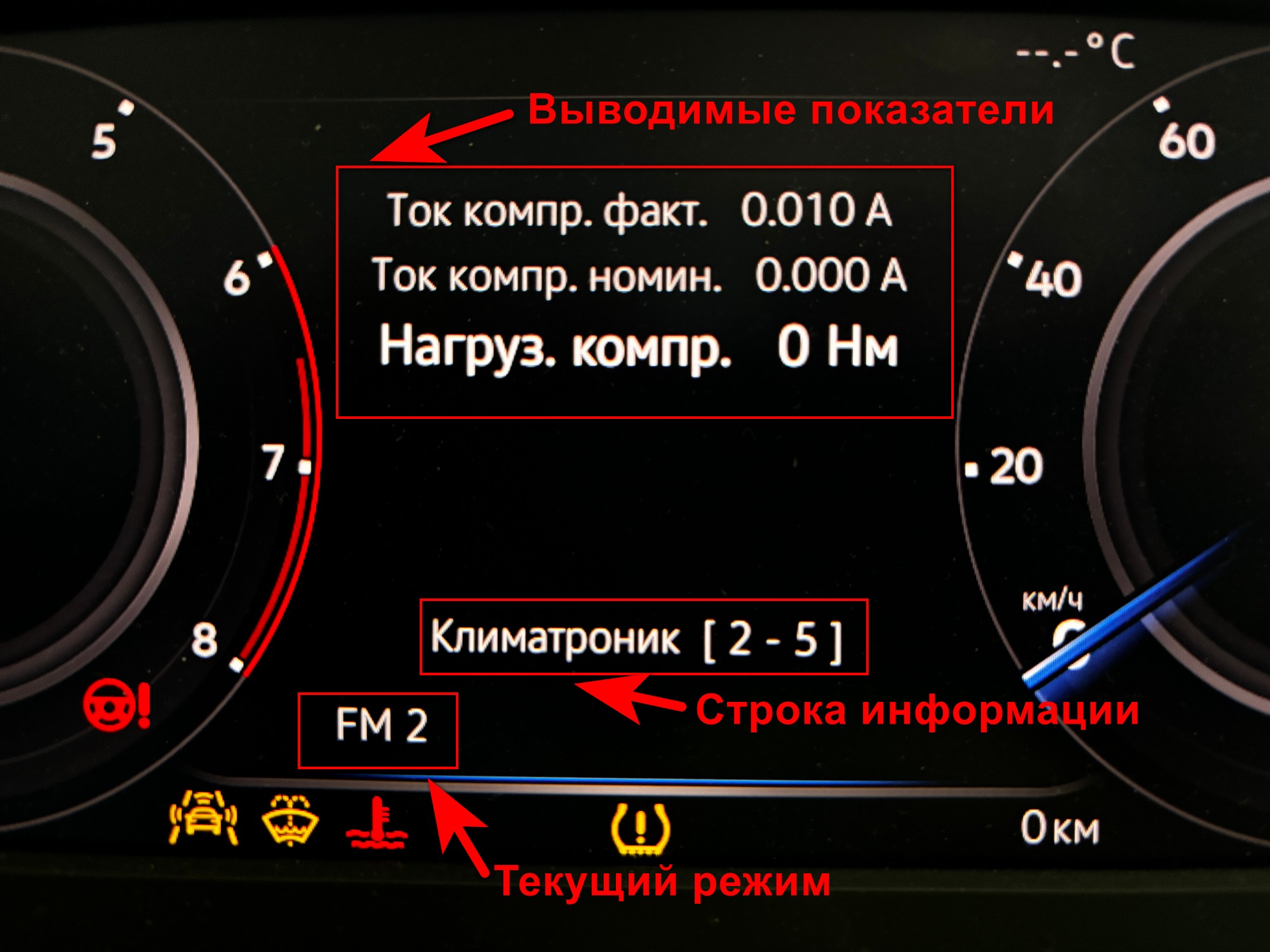

Типовой экран с показателями на AID выглядит так (см. фото ниже).  Из особенностей:
  1. Можно выводить по 3 показателя одновременно (за исключением специальных экранов типа Откаты, Пропуски, данные Масла и тд, об этих экранах будет сделан отдельный пост)
  2. В самой нижней строке выводится следующая информация: Название экрана, номер текущего блока – номер текущего экрана.
