В этой записи я расскажу о настройке пользовательских экранов miniFIS.

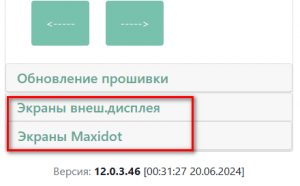

Для выполнения настройки необходимо подключиться к веб-модулю и перейти с помощью браузера по адресу http://ip_adress/custom_screens либо через верхнее меню веб-модуля (пункт Настройка экранов пользователя)
Все пользовательские экраны располагаются в блоке 1, почитать о структуре блоков-экранов miniFIS можно тут
Настройки экранов для внешнего дисплея и приборной панели идентичны, поэтому ниже я буду рассматривать на примере настройки Настройка экранов для внешнего дисплея Для обоих типов экранов можно настроить максимум 10 пользовательских экранов.
Отображение настроек экранов для внешнего дисплея и приборной панели определяется настройками miniFIS.

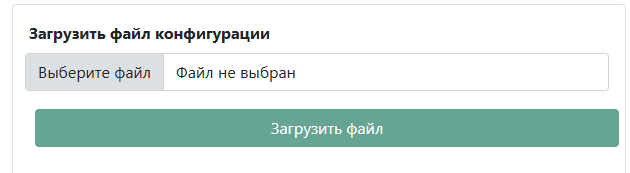

В самом начале располагается блок, в котором можно загрузить заранее сформированный конфиг кастомных экранов. Он готовится в аналогичном интерфейсе, но на сайте. Вот ссылка на него Генератор конфигов кастомных экранов
Если файл загружен, то все текущие экраны, сохраненные в памяти miniFIS игнорируются и заменяются данными с загруженного конфига. Далее можно либо сохранить их в минифис, либо игнорировать, тогда данные сохраненные в минифисе не будут изменены.

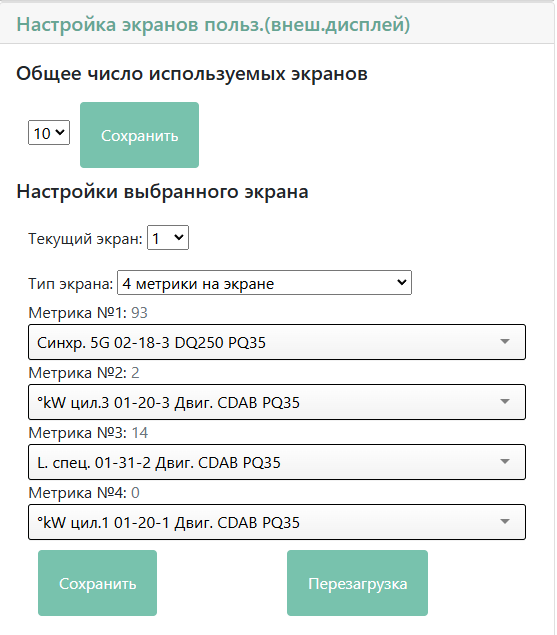

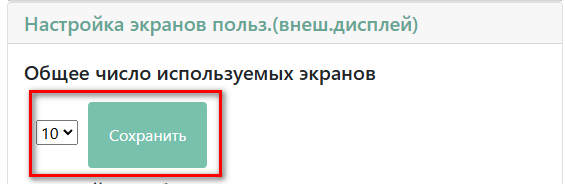

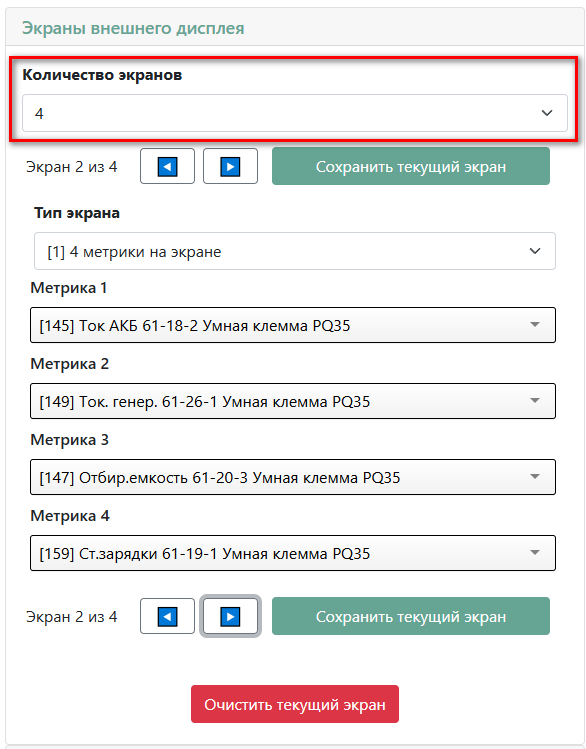

Для начала надо задать кол-во пользовательских экранов , их кол-во может быть от 1 до 10, выбираете нужно кол-во На экране miniFIS (внешний дисплей и (или) Приборная панель) должна появиться надпись: Настройки miniFIS сохранены.

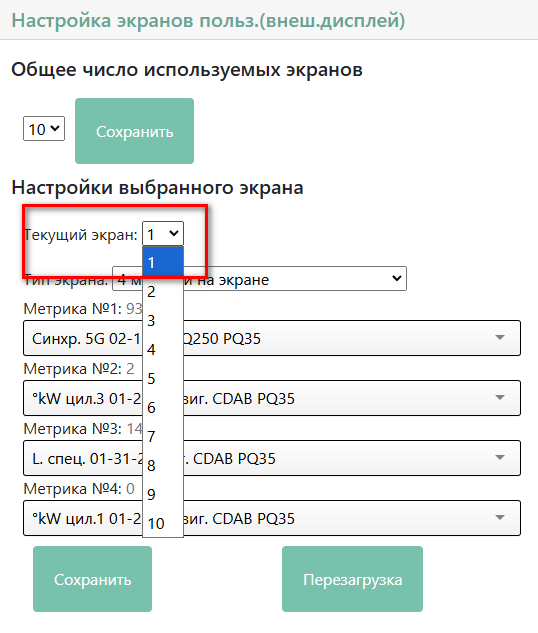

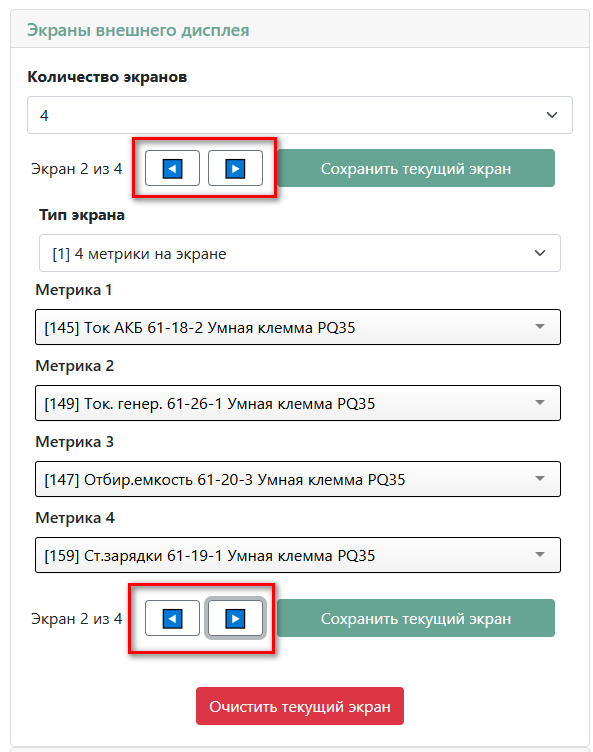

Теперь можно переходить к настройкам самих экранов. Выбираем кнопками ВЛЕВО-ВПРАВО номер экрана, который будем настраивать.

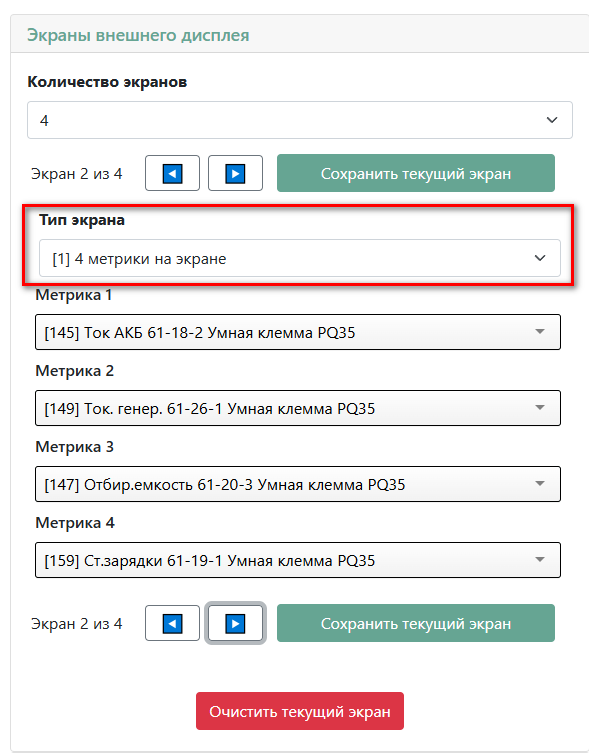

Ниже выбираем тип экрана и в зависимости от типа выбираем нужные метрики.
Список типов экранов зависит от модели выбранного двигателя, типа дисплея, платформы автомобиля и прочих параметров. Поэтому список у вас может отличаться от указанного на скрине. Например экран моточасов работает только на двигателе CDAB, если у вас другой двигатель, то данного типа экрана не будет в списке. А для платформы MQB пока не реализованы экраны расхода и запаса хода, поэтому если выбрана платформа MQB — то данных экранов у вас не будет в списке.

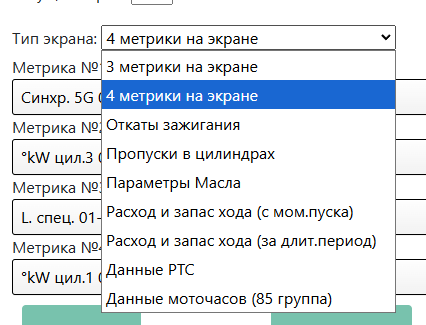

Ниже буквально через 1-2 сек подгрузятся текущие настройки экрана. Выбираем тип пользовательского экрана. На данный момент есть экраны следующих типов:
- [0] 3 метрики на экране
- [1] 4 метрики на экране
- [2] Откаты / ОЦП(4 цил.)
- [3] Пропуски (4 цил.)
- [4] Параметры Масла
- [5] Расход с мом.пуска (PQ)
- [6] Расход за длит.период (PQ)
- [7] Данные PTC (PQ)
- [8] Моточасы (двиг.CDAB)
- [9] Давление в шинах (RDKS)
- [10] Состояние пневмы (PL72)
- [11] Данные моточасов (любое авто)
- [12] Откаты(6 цил.)
- [13] Пропуски / ОЦП(6 цил.)
Экран с 3 параметрами применим только к внешнему круглому дисплею, выводу в меню Звук для платформы PQ и MQB c приборкой AID. Экран с 4 параметрами применим для внешних прямоугольных дисплеев, приборки Analog MQB (вывод в меню Звук) и вывода в меню Телефон для платформы PQ.

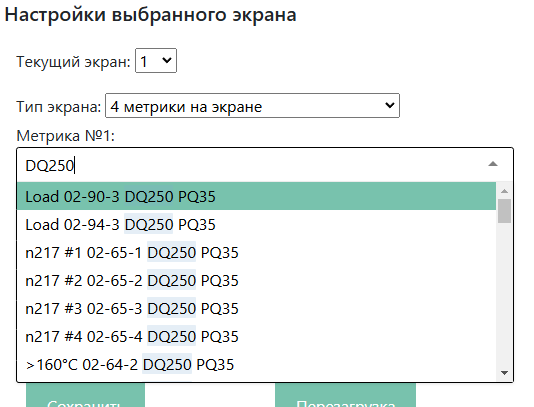

При выборе типа Экран с 3 (4) показателями, ниже будут подгружаться списки метрик, которые можно выбрать для вывода. Так как список метрик большой (более 600 показателей (список метрик), то по нему реализован поиск, допустим вам надо найти метрики АКПП DQ250, то в поле списка начинаем писать DQ250, автоматом подгрузятся метрики, в названии которых есть фраза DQ250:

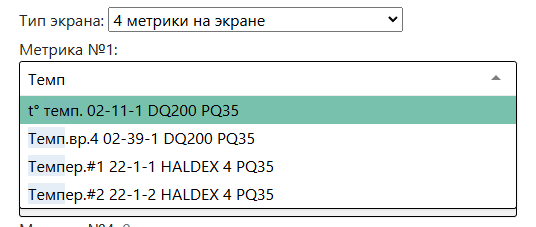

Можно искать по названию, но надо учесть, что они часто сокращенные:

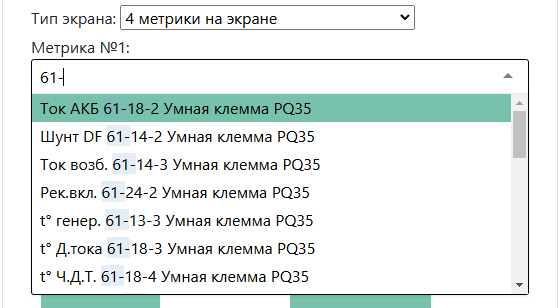

Лучше всего искать или по номеру блока-измеряемой группы (для блоков с протоколом CAN (TP20), формат поиска: номер блока в VCDS-номер группы-номер метрики в группе :

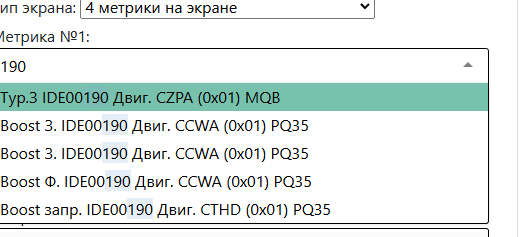

Или по IDE Группы (для метрик блоков по протоколу UDS):
Также можно попробовать поискать по коду двигателя или названию блока, но это не всегда эффективно, так как часто на разных блоках одинаковые метрики имеют одинаковые ID, а название блока в списке метрик miniFIS показывает на каком блоке эта метрика была найдены впервые.
Если нужную вам метрики не нашли — то заполните форму Добавление новой метрики и я ее добавлю в ближайшем обновлении прошивки miniFIS.

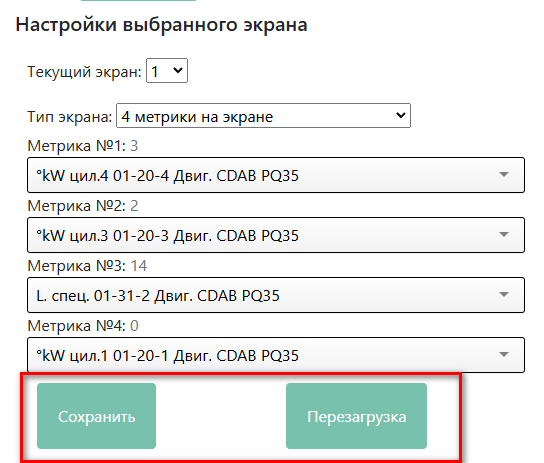

Соответственно выбрав нужные метрики (1-2-3-4) либо тип фиксированный тип пользовательского экрана жмем кнопку Сохранить текущий экран и после сообщения, что настройки успешно сохранены нажимаем кнопку выше — Перезагрузка miniFIS:
Если какой либо экран недонастроен, те не выбран корректно метрики, то такие поля буду выделены красной рамкой и кнопка Сохранить экран будет недоступна, нужно исправить ошибки , что бы красная рамка исчезла.
После перезагрузки можно заходить в блок 1 и листать там настроенные экраны пользователя.
Настройка пользовательских экранов для вывода на штатный дисплей приборной панели выполняется аналогично.
