Что такое CanFilter и для чего он нужен?

Блок CanFilter идет только в комплектациях с выводом на штатный дисплей приборной панели и со штатной магнитолой. Нужен для следующих целей:

  1. Блокирует данные от штатной магнитолы, что она «не забивала» данные, которые выводит miniFIS
  2. Блокирует нажатия кнопок мультируля, что в итоге приводит к тому, что штатная магнитола не шлет свои данные и не мешает работе miniFIS (см. п.1)
  3. При этом нужные данные между магнитолой и can сетью автомобиля проходят без блокировки.
  4. Для магнитол типа RCD-*** создает (эмулирует) меню Звук в приборной панели, что позволяет miniFIS выводить данные в это меню.

Для управления и выполнения настроек служит веб-модуль,  о нем будет написано ниже.

Блок CanFilter подключается к клемме 30 (через кабель подключения miniFIS) и засыпает по пропаданию и просыпается при наличии активности в can шине, это нужно чтобы не нарушалась штатная работа can шины Infortraiment.

Для выполнения настроек CanFilter необходимо:

  1. Подключиться к wi-fi сети minifilt, пароль 12345687
  2. С помощью браузера зайти в веб-модуль по адресу http://192.168.4.2

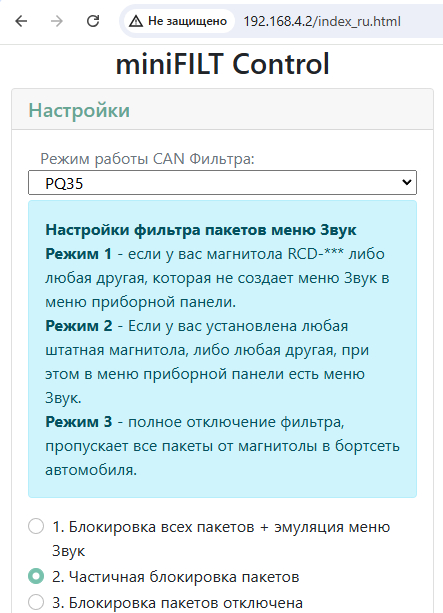

  3. Прогрузится интерфейс:
  4. Теперь перейдем к настройкам и их описаниям:

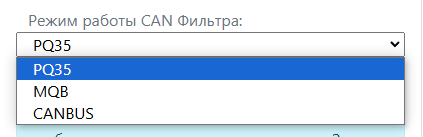

    Выбор режима работы CAN Фильтра

    • PQ35 – если CAN Фильтр установлен на авто платформы PQ35, PQ46, PQ25
    • MQB –  если CAN Фильтр установлен на авто платформы MQB
    • CANBUS – режим работы в качестве замены штатному адаптеру CAN BUS (данный режим пока не реализован, поэтому не стоит его выбирать!)

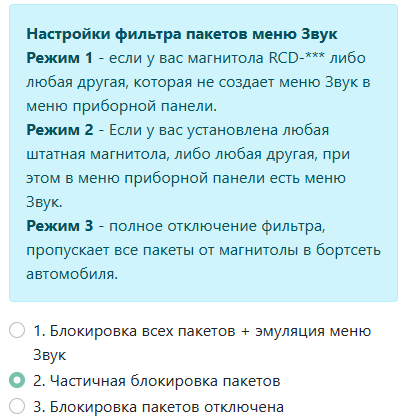

    Настройки фильтра пакетов меню Звук
    Более детально как выставлять данные параметры описано ниже

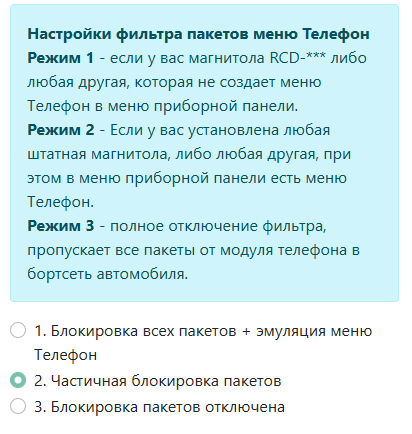

    Настройки фильтра пакетов меню Телефон

    Более детально как выставлять данные параметры описано ниже
    Включение-выключения логгирования работы CAN Filter в терминал

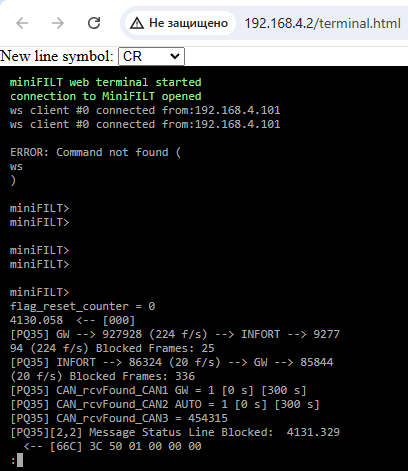

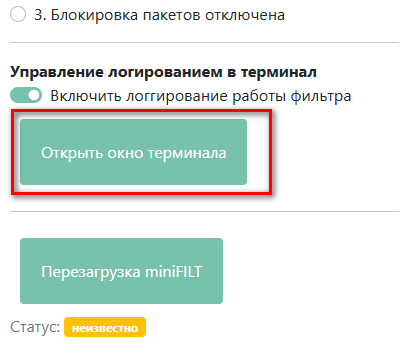

    Нажатие кнопки Открыть окно терминала приводит к открытию новой вкладки:

    В данном окны выводится лог работы, он нужен для анализа работы, выявления проблем и тд.  В обычном режиме, если все работает штатно сюда можно не заглядывать.

    Более детально как выставлять данные параметры описано ниже
    При нажатии кнопки Перезагрузка miniFILT –  CanFilter аппаратно перезагружается, это нужно в случае если он завис или надо узнать с какими настройками он загружается

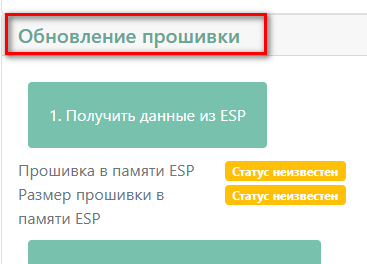

    Данный раздел служит для обновления прошивки CanFilter.  Как обновлять описано тут

Описание режимов и работы канфильтра:

У каждого типа вывода (меню Звук, меню Телефон) есть 3 режима работы:

Меню ЗВУК

  1. Режим 1 –  все запросы со стороны магнитолы фильтруются (т.е. не пропускаются в сеть автомобиля), фильтр генерирует запросы эмуляции меню Звук на приборной панели. Данный режим нужен для магнитол RCD-*** и если у вас любая магнитола, которая не создает меню Звук в приборке либо у вас нет магнитолы

  2. Режим 2 – запросы со стороны магнитолы фильтруются частично,  блокируются запросы вывода информации от магнитолы (какой трек играет, название радиостанции и тд), запросы создающие меню Звук в приборке – пропускаются. Со стороны автомобиля блокируются запросы с кнопок руля (правая сторона – кнопки вверх-вниз, колесиков, кнопка ОК). Данный режим предназначен только для штатных магнитол, которые создают меню Звук в приборке.

  3. Режим 3 – все запросы что со стороны магнитолы, что со стороны автомобиля свободно пропускаются. Режим эквивалентен отсутствию фильтра (штатной работе кан-шины). Его необходимо включать если вы используете для вывода меню Телефон.

Меню Телефон

  1. Режим 1  – пока данный режим не реализован, не нужно его выбирать в настройках!

  2. Режим 2 – запросы со стороны модуля телефона фильтруются частично,  блокируются запросы вывода информации от модуля телефона (выбор абонента из тел.книги, набор номера и тд), запросы создающие меню Телефон в приборке – пропускаются. Со стороны автомобиля блокируются запросы с кнопок руля (правая сторона – кнопки вверх-вниз, колесиков, кнопка ОК). Данный режим предназначен только для штатных магнитол, которые создают меню Телефон в приборке.

  3. Режим 3 – все запросы что со стороны модуля телефона, что со стороны автомобиля свободно пропускаются. Режим эквивалентен отсутствию фильтра (штатной работе кан-шины). Его необходимо включать если вы используете для вывода меню Звук.

Для каждого типа вывода есть свои настройки.  Если у вас в веб-модуле miniFIS настроен вывод в меню Звук – то вам нужны настройки меню Звук, при этом настройка  меню Телефон должна находиться в режиме 3.   И наоборот: Если у вас в miniFIS настроен вывод в меню Телефон – то вам нужны настройки меню Телефон, при этом настройка  меню Звук  должна находиться в режиме 3.   Т.е. другими словами:

 Один из видов настройки  должен находиться в режиме 3 или меню Звук или меню Телефон

Переключение режимов происходит при его выборе,  т.е. щелкнули по нужному режиму – он применяется.  Чтобы настройки применились нужно делать паузу 1-2 сек между переключениями. Настройки применяются на лету, но для надежности лучше убедиться, что выбранные настройки применились.   Для того чтобы удостовериться, что нужные параметры применились, нужно посмотреть лог загрузки через терминал (см. выше)   После возвращаетесь на вкладку веб-модуля и жмете кнопку Перезагрузить miniFILT  , и переключаетесь на вкладку терминала, там спустя 1-2 сек должен появиться лог:

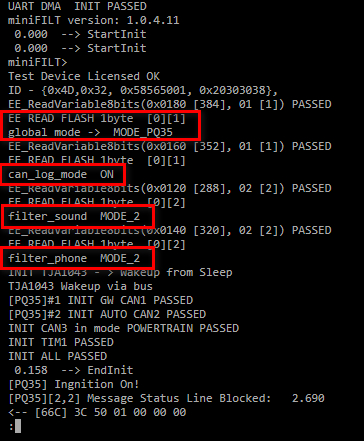

global_mode -> MODE_PQ35  – режим работы CAN Filter

Can_log_mode ON – вывод лога включен, если OFF -то вывод выключен. Лучше когда он включен (см. выше)

Filter_sound  MODE_*  –  режим работы меню Звук, где вместо *  номер режима, полностью соответствует режиму в веб интерфейсе.

Filter_phone  MODE_*  –  режим работы меню Телефон, где вместо *  номер режима, полностью соответствует режиму в веб интерфейсе.

Если режимы в логе не соответствую режимам в веб интерфейс – надо еще раз по ним кликнуть и после убедиться, что они применились. Очень редко бывает, что в вебе их поменял, но они не применились, тогда рекомендуется перезагрузить фильтр и еще раз изменить режимы в веб-модуле.
